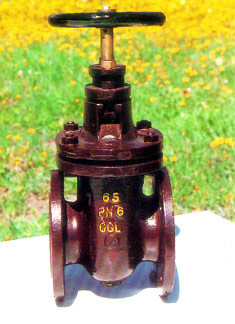

ROBINET VANNE A CAGE MEPLATE

En fonte avec tige filetée intérieure

DN 6 : DN 40 - DN 80

PN 4 : DN 100 - DN 300

PN 2,5 : DN 350 - DN 600

Raccord à bride : PN 10

Type : 2300

PN 6

PN 4

PN 2,5



Diamètre Nominal DN
Pression Nominal PN
Raccord à bride PN
L
h
b1 1)
d1
k
Bride de raccordement
Tours de course
Diamètre de tige d2
d3 2)
poids Kg
g
b2
t
Boulons
Nombre
Filet
Diamètre de Trous
40
6
10
140
240
160
150
110
88
16
3
4
M16
18
14
16
140
12
50
150
255
175
165
125
102
16
14
65
170
305
190
185
145
122
20
18
160
20
80
180
315
220
200
160
138
18
24
24
100
4
190
345
250
220
180
158
8
30
20
200
30
125
200
400
275
250
210
188
20
29
22
250
43
150
210
430
305
285
240
212
M20
23
34
50
200
230
525
365
340
295
168
22
45
24
74
250
250
625
420
395
350
320
24
12
55
26
315
105
300
270
725
480
445
400
370
4
65
28
152
350
2,5
290
830
635
505
460
430
26
16
63
32
400
195
400
310
945
605
565
515
482
28
M24
27
72
265
500
350
1120
730
670
620
585
30
20
76
40
500
435
600
390
1300
840
780
725
685
5
M27
30
91
590

* du DN 200 au DN 600 = sur commande

Domaine d'utilisation

Diamètres
nominaux
DN
Pressions
nominales
PN
Pression de service maximale admissible en bars
à une température de service jusqu'à:
Pression d'épreuve
(eau) en bars
120°C
liquides
150°C
liquides
225°C
vapeurs
corps
arrêt
40-80
100-300
350-600
6
4
2,5
6
4
2,5
4
3,2
2
4
2,5
1,6
9
6
4
6
4
2,5

Utilisation

Pour eau jusqu'à 40°C
Pour vapeur jusqu'à 150°C (3)
Pour air jusqu'à 150°C
Pour huile jusqu'à 150°C (4)
Les domaines d'emploi ci-dessus indiqués sont ceux pour lesquels les exécutions standards ont été étudiées, Autres modèles sur demande.
Pour plus de précision concernant l'utilisation, consulter le Prospectus.

Matériaux

Corps, capot, chapeau, coin : fonte
Volant à main : fonte
Tige selon le but d'utilisation : laiton, acier
Organe d'obturation (siège) selon lé but d'utilisation : laiton, fonte

Couche de peinture

Pour eau: enduit intérieur et extérieur peinture au bitume
Pour gaz et huiles: enduit intérieur peinture noire
Pour d'autres fluides: enduit extérieur pèinture grise

Commandes

Pour toutes commandes, indiquer toujours:

- Désignation
- Type
- Diamètre nominal
- Pression de service
- Fluide de service
- Température de service

Si ces robinets-vannes sont montés sur des conduites transportant des fluides autres que ceux énumérés sous
la colonne "Utilisation", ou si l'on se voit confronté à des conditions de service ou d'installation spéciale
prière d'indiquer la nature et les caractéristiques du fluide véhiculé, la pression et la température régnant
au point d'installation ainsi que tout renseignement complémentaire utile.

--------------------------------------------------------------------------------------------------------------------

(1) Largeur de construction,
(2) Les robinets-vannes sont livrés, soit avec volant à main. soit avec chapeau d'ordonnance,
(3) Ce modèle ne peut étre placé sur les conduites à vapeur que dans des conditions bien définies, Normalement
on a recours à des robinets-vannes à vis
